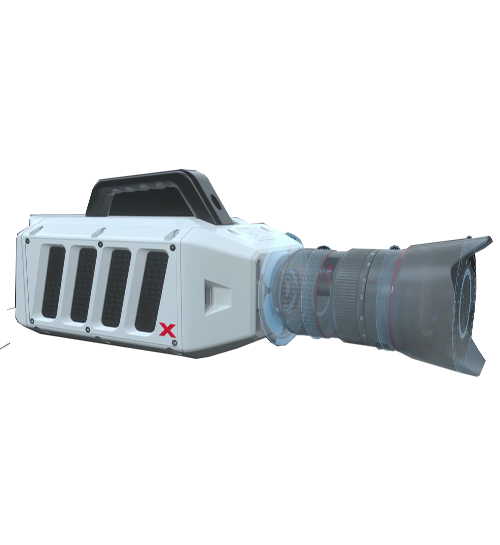

产品编号:019005
规格型号:RDIC
产品描述:
DIC(Digital Image Correlation,DIC)应变测量系统,又称数字散斑相关法,采用非接触光学测量方法,准确测量物体的空间三维坐标,载荷作用下的位移及应变等数据。
产品持续更新中,详情咨询客服人员!!!
15044071480
产品编号:019005
规格型号:RDIC
产品描述:
DIC(Digital Image Correlation,DIC)应变测量系统,又称数字散斑相关法,采用非接触光学测量方法,准确测量物体的空间三维坐标,载荷作用下的位移及应变等数据。
产品持续更新中,详情咨询客服人员!!!
技术原理 | 1. 利用校验后的标定板对双目相机系统进行标定,获得两个相机的内外参数; 2. 利用相关匹配算法,获得左右相机采集图像中对应点的视差数据; 3. 标定参数+视差数据→物体表面三维形貌 4. 各点的三维形貌变化比较→全场三维位移分布及应变分布
|

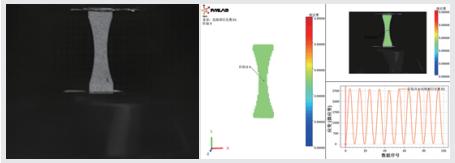

重点应用领域解决方案 | 一、材料力学测试解决方案 1.金属疲劳测试 采用两台工业相机双目拍摄材料周期性受力直至断裂过程,拍摄参数:1280×1024@300fps,获得载荷下材料应变随时间变化的曲线,帮助客户分析材料在疲劳试验过程中全场应变变化规律,评估断裂形成条件从而改善材料工艺。

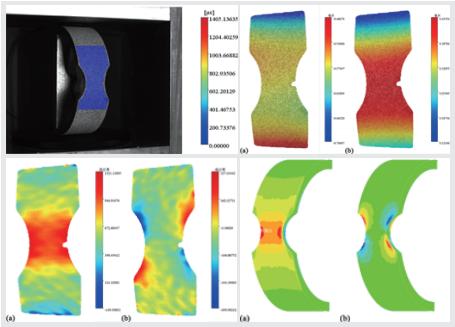

2.半圆环试件应变测量 采用两台工业相机双目拍摄半圆环形试件在静力持续加载过程,拍摄参数:4096×3000@10fps,获得该过程全场应 变,并将实验结果与有限元(FEA) 仿真结果进行比较,帮助客户验证该型试件应变场分布。

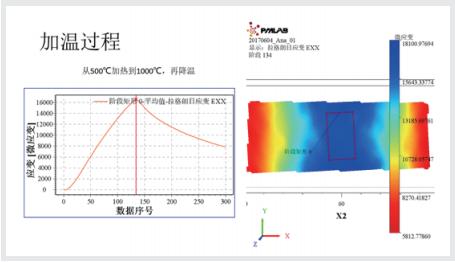

3.金属高温测量 锤击振动分析 采用两台工业相机双目拍摄高温箱内材料受热变形,拍摄参数:4096×3000@10fps,获得材料从升温到降温过程中应变场变化,帮助客户解决了高温条件下应变测量的难题。

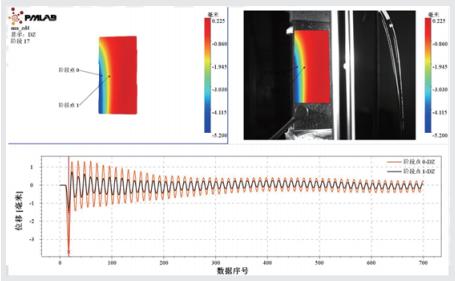

4.锤击振动分析 采用两台高速相机双目拍摄锤击齿形带瞬间,拍摄参数:1920×1080@3000fps,分析离面方向的阻尼振动,进一步 获得材料的振动模态,帮助客户改良材料结构和材料的抗震研究。

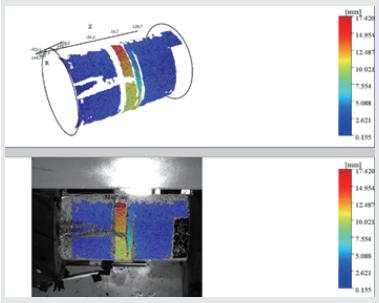

二、土木工程解决方案 1.混凝土圆柱破坏位移测量 采用两台高速相机双目拍摄圆柱混泥土表面,拍摄参数:1280×1024@13500fps,获得圆柱表面的三维形貌和位移场分布,分析裂纹宽度变化规律。

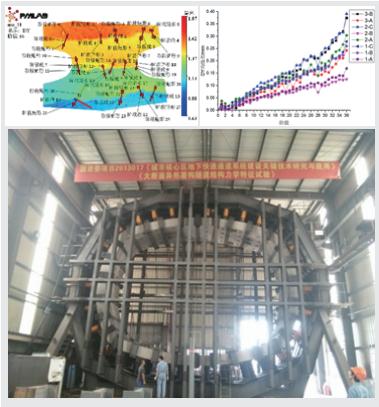

2.盾构机裂纹观测 采用两台工业相机双目拍摄盾构机表面,相机参数:2448×2048@2fps,测试连续加载过程中盾构试件待观测区域全场及已存在的左右侧裂纹附近的应变场情况,协助客户分析加载过程中可能出现的新的裂纹并改善盾构机结构。

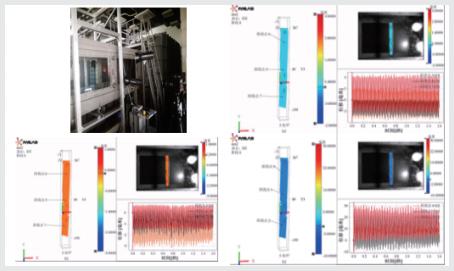

三、航空航天解决方案 1.风洞风载下机翼振动位移测量 采用两台高速相机双目拍摄风动内风载下机翼振颤情况,拍摄参数:2320×1720@500fps,获得机翼三维位移场、应变场以及振动频率,为客户进一步的振动模态分析提供数据支撑。
|
产品参数 | 一、RDIC-2D标准型 1. 相机像素:最高1600万像素 2. 相机帧率:≤100fps 3. 相机台数:1台 4. 应变测量精度:20με 5. 应变测量范围:0.005%-2000% 6. 位移测量精度:0.01像素 7. 测量范围:显微视场-10m² 8. 实时计算:支持 9. 多相机同步采集:支持 10. 控制系统:标准型 11. Mark点类型:圆点/棋盘格 12. 标定板类型:铝合金(可升级为陶瓷) 13. 速度加速度测量:支持 14. 典型配置:4096*3000@30fps 二、RDIC-2D高速型 1. 相机像素:最高500万像素 2. 相机帧率:96fps-100万fps 3. 相机台数:1台 4. 应变测量精度:50με 5. 应变测量范围:0.005%-2000% 6. 位移测量精度:0.01像素 7. 测量范围:显微视场-10m² 8. 实时计算:不支持 9. 多相机同步采集:支持 10. 控制系统:高速型 11. Mark点类型:圆点/棋盘格 12. 标定板类型:铝合金(可升级为陶瓷) 13. 速度加速度测量:支持 14. 典型配置:1920*1080@2800fps、2320*1720@500fps、1280*1024@13600fps 三、RDIC-3D标准型 1. 相机像素:最高1600万像素 2. 相机帧率:≤100fps 3. 相机台数:2台 4. 应变测量精度:20με 5. 应变测量范围:0.005%-2000% 6. 位移测量精度:0.01像素 7. 测量范围:显微视场-10m² 8. 实时计算:支持 9. 多相机同步采集:支持 10. 控制系统:标准型 11. Mark点类型:圆点/棋盘格 12. 标定板类型:铝合金(可升级为陶瓷) 13. 速度加速度测量:支持 14. 典型配置:4096*3000@30fps 四、RDIC-3D高速型 1. 相机像素:最高500万像素 2. 相机帧率:96fps-100万fps 3. 相机台数:2台 4. 应变测量精度:50με 5. 应变测量范围:0.005%-2000% 6. 位移测量精度:0.01像素 7. 测量范围:显微视场-10m² 8. 实时计算:不支持 9. 多相机同步采集:支持 10. 控制系统:高速型 11. Mark点类型:圆点/棋盘格 12. 标定板类型:铝合金(可升级为陶瓷) 13. 速度加速度测量:支持 14. 典型配置:1920*1080@2800fps、2320*1720@500fps、1280*1024@13600fps |
